Rolex 16233G 分解洗浄 日の裏側
- カテゴリ:
- Rolex
- Maintenance
続いて、日の裏側の分解に入る。個人的に日の裏は苦手で、理由は昔セイコーファイブのカレンダー抑えのバネを飛ばして無くしたトラウマと、ムーブによって仕組みが極端に異なるため、部品のそれぞれの役割と組み合わせを考えるのに骨が折れるからである。

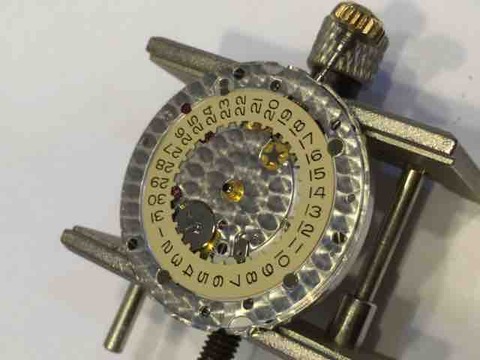

ところが流石ロレックス…こちら側も整備のしやすさを念頭において設計していることが伺える。なんと、カレンダーディスクは一つのネジも外さず、抑えを９０度回転させるだけで取り外せるのであった。すごない？？？
カレンダー送り機構の抑えの裏側。左上に弓のような部品があるが、カレンダーを正しい位置に固定するためのもの。大嫌いな針金式のバネではなく、部品と一体になっているタイプ。外すのもつけるのも簡単。素晴らしすぎる😭 すごいぞ！3135。

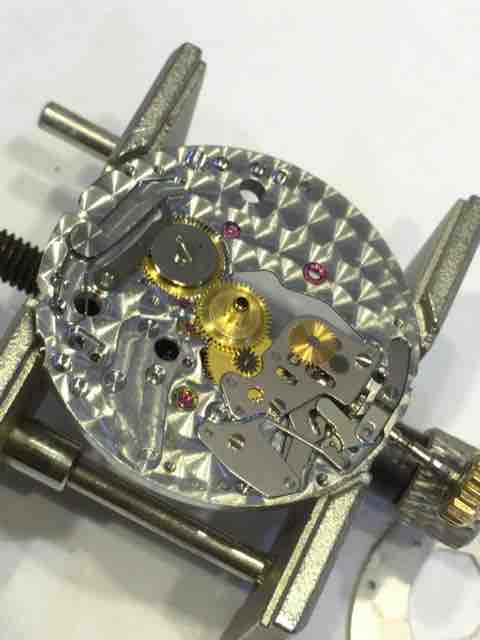

切り替え機構が丸見えに。
左側の円形の部品はカレンダー送り。その左にある長細い部品も機構の一部。カレンダー送りの回転を止め、一気にジャンプさせる。
この部品の働きにより、日付が変わる直前までカレンダーが動かず、いきなりカシャって日付が変わる。これがデイトジャストというモデル名の由来である。
時針が取り付けられる筒車を取り外す。

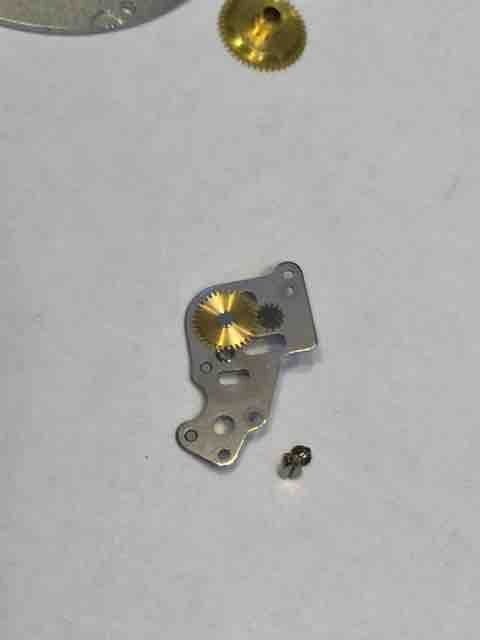

カレンダー送り機構を取り外す。写真左上に映っているが、ここにはしれっと針金式のバネが仕込まれているため、指で押さえながら気をつけて外す。ロディコで抑えるだけだとバネのパワーに負けて飛ばされることがある。
切り替え機構の抑えを外す。
抑え。
の、裏側。
さて、切り替え機構。組むときに写真を見ながら組むことになるため、凝視。昔はスケッチして構造を覚えていたらしい…💧
簡単に、好きなだけ写真が撮れて、かつ綺麗な画面でズームまでできるiPhoneに感謝。
カチャカチャとバラしていく。
一つの部品を外すたびに一枚写真を撮る。ヘンゼルがパンのかけらを森に落とすが如く、丁寧に…
全体も欠かさずに。

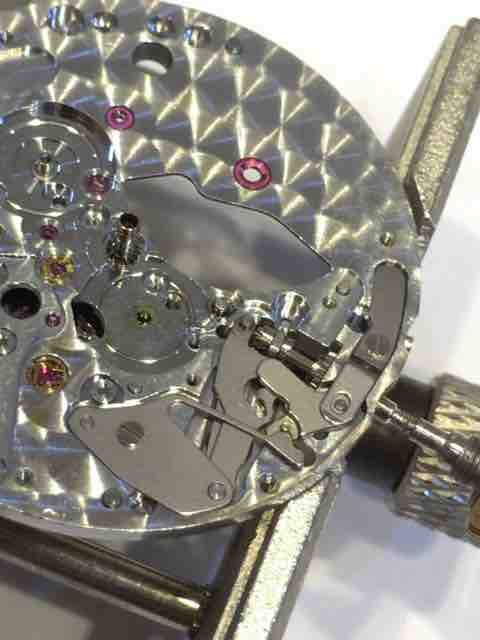

切り替え機構は超慎重に。リューズとどう連動するのかを予測しながらバラしていく。古い油でベトベト。
完了。
きれいにプレートだけになりましたとさ。ビックリマンのキラキラのような模様はペラルージュ文様という。ゴム砥石を押し付けて作るらしいが、今度ミニルーターでやってみようっと。
次は自動巻機構。
抑えを外す。以前、この中の真ん中の黄色い歯車が錆びている個体を直したことがある。
構造を忘れないように写真を忘れずに…！
こっから超音波洗浄機に突っ込んで洗う。続く。
